  ZC-75Dbob最新客户端-bob体育app下载苹果技术参数

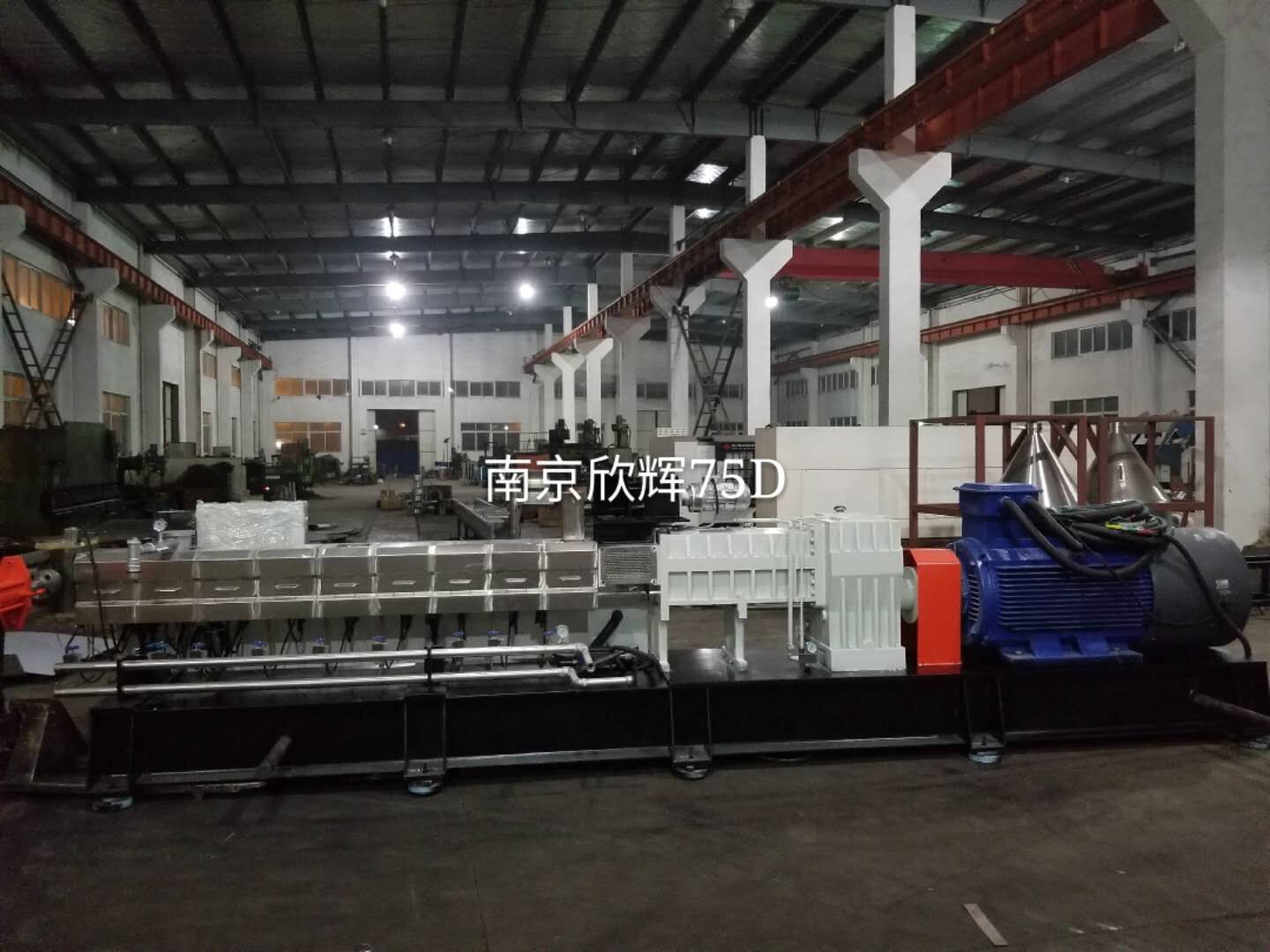

设备名称:75D同向平行bob最新客户端挤出造粒机组

螺杆直径:φ=71mm

长径比:L/D=401

螺杆转速:800rpm

生产物料:共混改性

生产能力:根据配方和工艺:

1、bob最新客户端定量喂料机一台:

1.1、喂料计量方式:容积式bob最新客户端喂料,喂料体内带卧式搅拌器,

喂料范围:0~1200kg/h

1.2、喂料驱动电机系统(微型摆线针轮减速机)

主喂料规格型号:WB120-LD-9-1.5;功率:1.5kw   速比:9

1.3、调速控制系统:罗宾康变频调速

1.4、喂料螺杆形式:bob最新客户端啮合型。

 2ZC75D平行bob最新客户端-bob体育app下载苹果一台:

2.1 bob最新客户端长径比L/D=401

2.2 传动箱 :传动比i=1.87

bob最新客户端主机传动箱减速及扭矩分配合为一体,采用平行三轴式设计

轴承采用进口日本“NSK”轴承

减速及扭矩分配传动箱齿轮及齿轮轴材质为优质高强度合金渗碳钢(材质20CrNi2MoA),按国际标准ISO6336-1996ME级控制,精度按ISO1328-1995圆柱齿轮精度制造(7级精度),渗碳淬火磨齿修整,大模数啮合,形成高速重载硬齿面HRC60~64,输出最大转速800r/min,保证齿轮及齿轮轴刚度、强度,齿向载荷、轴向载荷均匀,扭矩大,传动平稳,抗变形,振动低,噪音低。

传动箱采用球墨铸铁材料铸造,增加箱体刚度,提高运转的平稳性及安全系数;

采用渐开线花键联轴器连接输出轴和螺杆芯轴,允许输出轴扭矩(单轴)≥2530N·M

润滑系统:润滑方式为(传动箱内)浸油润滑+(轴承和齿轮)喷淋强压润滑

润滑油泵型号:CB-B16型摆线齿轮油泵(容积式内啮合齿轮油泵);电机功率1.1kw

润滑油型号150#齿轮润滑油,油量≥65L()

润滑冷却采用管式冷却器,换热面积≥2.1M2

2.3机筒:直径φ71.8mm

筒体材质:基体采用45#

八字孔(∞)衬套采用双合金衬套,耐磨合金a101Fe-Cr-Ni-B+Carbide  HRC60~64

筒体精加工:精度等级达IT6级以上

机筒结构:筒体积木式组合排列,内含机筒冷却水道

机筒数量:总数10    长度290mm/

第一节为喂料口,第六节开口,第九节为真空排气口,第十节为挤出筒体。

2.4 螺杆:

直径φ71mm

材质:优质耐磨高速工具钢W6MO5Cr4V2,热处理(高温真空淬火)HRC60~64

螺杆元件与螺杆芯轴连接方式:渐开线花键连接,承载能力高,调整螺杆组合时拆卸装配方便

螺杆结构:螺杆元件串联积木式组合排列,可根据任何物料工艺排定组合

螺杆旋转形式:同向平行bob最新客户端啮合旋转

螺杆芯轴:长径比L/D=40:1

材质:高韧性、高抗弯、高强度的优质合金钢40CrNiMoA,调质处理HB300~350

螺杆芯轴与螺杆元件连接方式:渐开线花键连接,承载能力高,调整螺杆组合时拆卸装配方便

2.5 机头压力测试系统:采用高精度双显(料温、料压)智能控制(孝感产),可自动报警,可自动控制主机停机。压力精度≤±0.01Mpa,温度精度≤±2℃,其中熔压与主机联锁,实现超压保护。

2.6 外置式bob最新客户端冷却系统:采用软水循环冷却,水泵电机功率0.55Kw,冷却系统各控制电磁阀均为美国VMI,型号V10-C3C产品,全不锈钢及铜管路,手动微调各区冷却水流量,水压可示。软水温度通过热交换器调节(冷热交换器为管式冷却器)。不锈钢水箱集成装配,独立外置。

2.7bob最新客户端主电动机一台,采用交流电机,电机功率250Kw,采用罗宾康变频调速

,螺杆转速为60800r/min。直联式尼龙销联轴器加联轴器外罩

2.8bob最新客户端筒体温度控制仪表采用日本RKC全数字智能高精度表,每一节筒体和机头均设温控点,温度测量、控制精度≤±2

2.9电加热器:第一.二节铸铜加热器,机头采用铜加热器,其余铝。

2.10外置式抽真空系统:功率为3Kw,真空度:0.07 0.08Mpa;真空度显示。真空罐及手动阀采用不锈钢防腐材质。系统集成装配,独立外置。

2.11机架:采用钢板及槽钢焊接为整体底座,。筒体外装不锈钢护罩.外型美观,结构牢固.

 3.过滤换网装置一套:采用液压板式换网机头.口模孔数:13-25—φ3.2mm,材质为38CrMoLaA氮化钢(机头加热器材质为铸铜,功率4 kw)。配液压站一台(电机功率1.5 kw,蓄能器6.3L);最大压力:16MPa。配吊杆。

 二、电气控制系统

2.1 板面模拟控制,可显示主机、辅机、温控系统加热及冷却工作状态、障报警部位等运行状况;

2.2 主机温控系统采用日本RKC智能仪表,具有双通道、PID参数自整定、加热器断路指示等功能;

2.3 主机电流值采用国产优质显示器,且与主机联锁,实现过电流瞬间保护停车;主机速度显示和喂料频率显示采用国产优质频率表。控制按钮、指示灯均为施耐德产品。
